+ THIẾT KẾ + THI CÔNG NHÀ THÉP
CÔNG TRÌNH NỘI THẤT Ô TÔ - UÔNG BÍ TỈNH QUẢNG NINH

Công trình "Trung Tâm Nội Thất Ô Tô Quý Hùng"


A. Địa điểm:
- Thành phố Uông Bí - Tỉnh Quảng Ninh.

B. Giới thiệu:
- Công trình được thiết kế theo giải pháp sử dụng kết cấu thép+sàn deck.

C. Đặc điểm:

- Với quy mô công trình 5 tầng, tầng 1 để show room ô tô, các tầng trên để kinh doanh thương mại. Việc lựa chọn giải pháp khung thép kết hợp sàn deck giúp thi công nhanh hơn ( trong 3 tháng) nên công trình được sử dụng sớm, tiết kiệm chi phí xây dựng ( kinh tế hơn so với giải pháp Khung bê tông cốt thép thông thường 10-20% )

D. Các phần mềm sử dụng thiết kế:

1. Mô hình kết cấu:

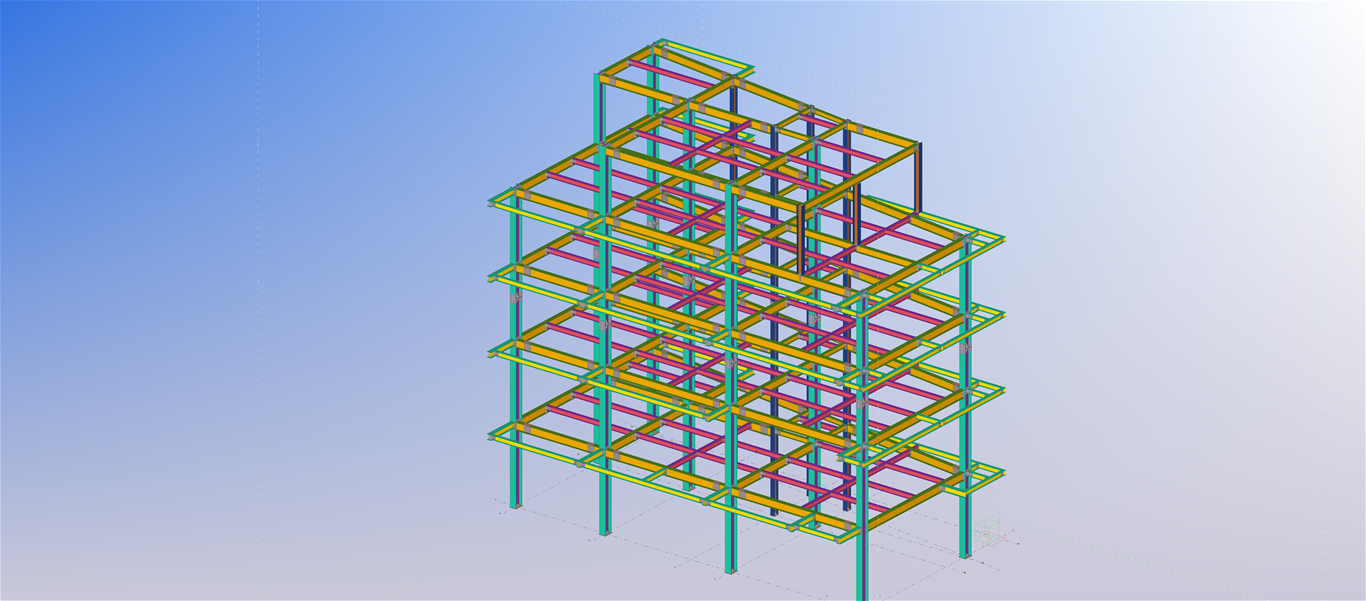

- Sử dụng phần mềm Etabs để mô hình hóa công trình thành các phần tử hữu hạn, gán các thông số vật liệu, tiết diện và tải trọng tác dụng lên mô hình. Xuất nội lực cấu kiện.
- Sử dụng phần mềm Safe để mô hình đài móng, giằng móng, cọc để tính nền móng công trình.


2. Tính toán cấu kiện theo TCVN:

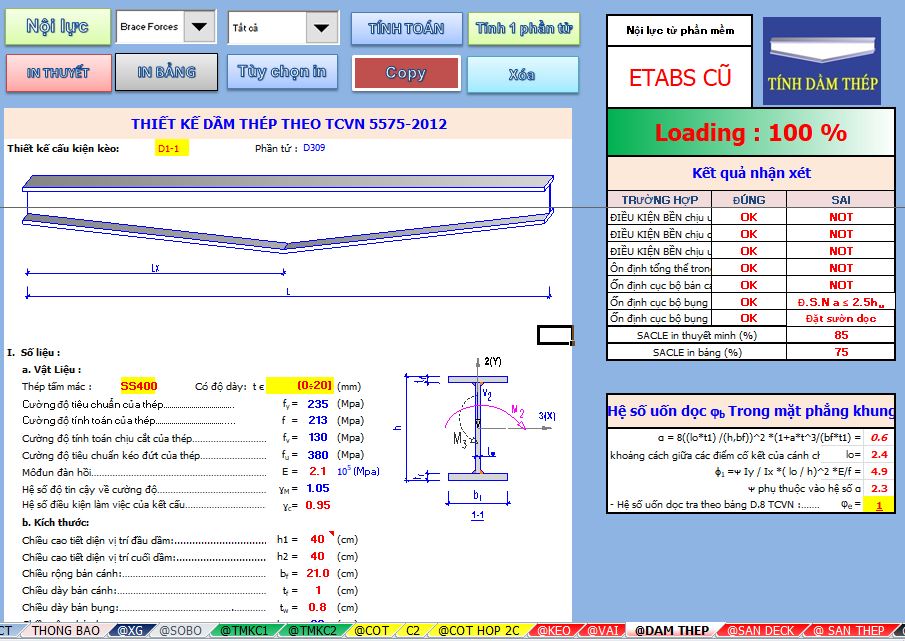

- Tính toán cấu kiện thép: Import nội lực từ Etabs, Sap vào phần mềm  HTS – ZAMIL  Để tính toán các cấu kiện như: Cột thép, kèo thép, dầm thép, xà gồ, liên kết, sàn deck, cầu thang thép, giằng dọc, giằng mái theo các trạng thái giới hạn thứ nhất ( về cường độ ) và trạng thái giới hạn thứ hai ( về biến dạng )
- Tính toán đài móng, cọc:  Import nội lực từ Safe vào phần mềm HTS – MÓNG CỌC để tính toán các cấu kiện: Sức chịu tải cọc, Đài móng, Giằng móng, lún móng, cọc


3. Triển khai bản vẽ:

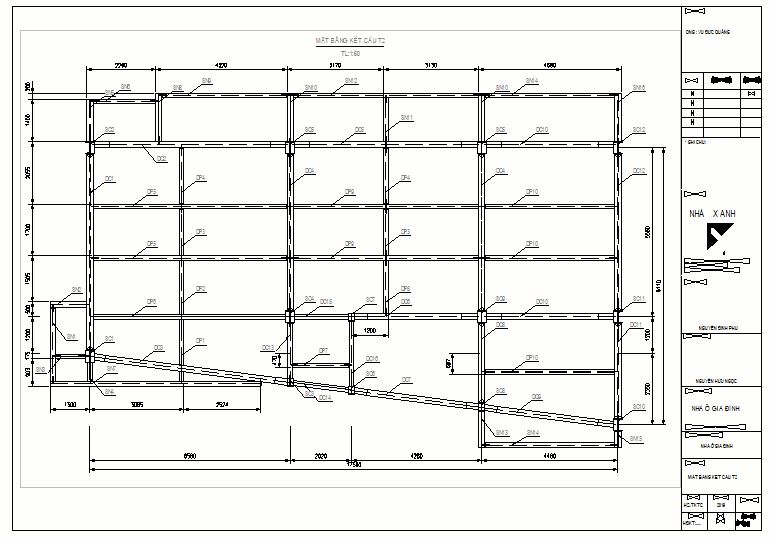

- Phương án:  Sử dụng phần mềm Autocad để triển khai phương án kết cấu sơ bộ

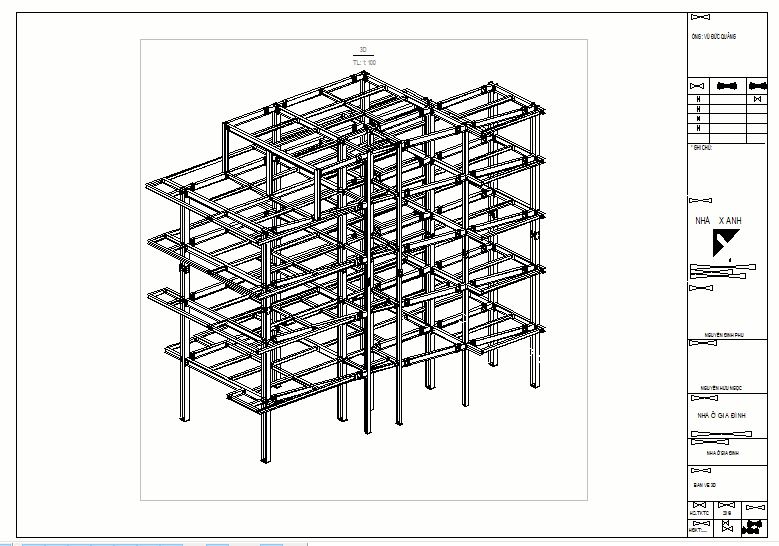

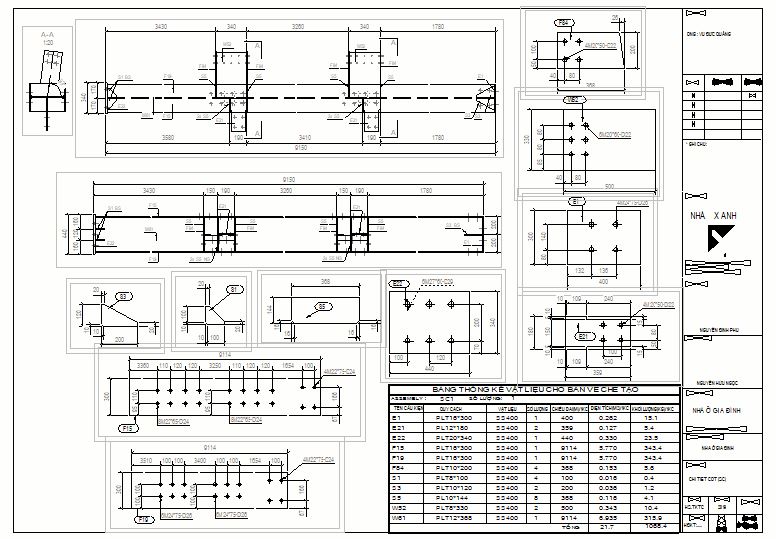

- Bản vẽ thi công ( chế tạo )- Sau khi chốt phương án, sử dụng phần mềm TEKLA STRUCTURE để dựng mô hình 3D công trình gồm đầy đủ các chi tiết: Cột thép, kèo thép,   dầm thép, liên kết, bulong, bản mã, xà gồ, giằng cột, giằng kèo….với độ chính xác tuyệt đối. Sau đó xuất bản vẽ 2D ra PDF hoặc Autocad cho khách hàng.

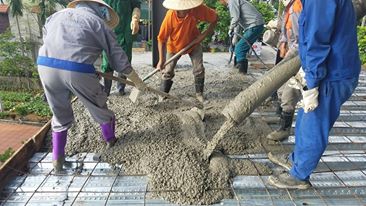

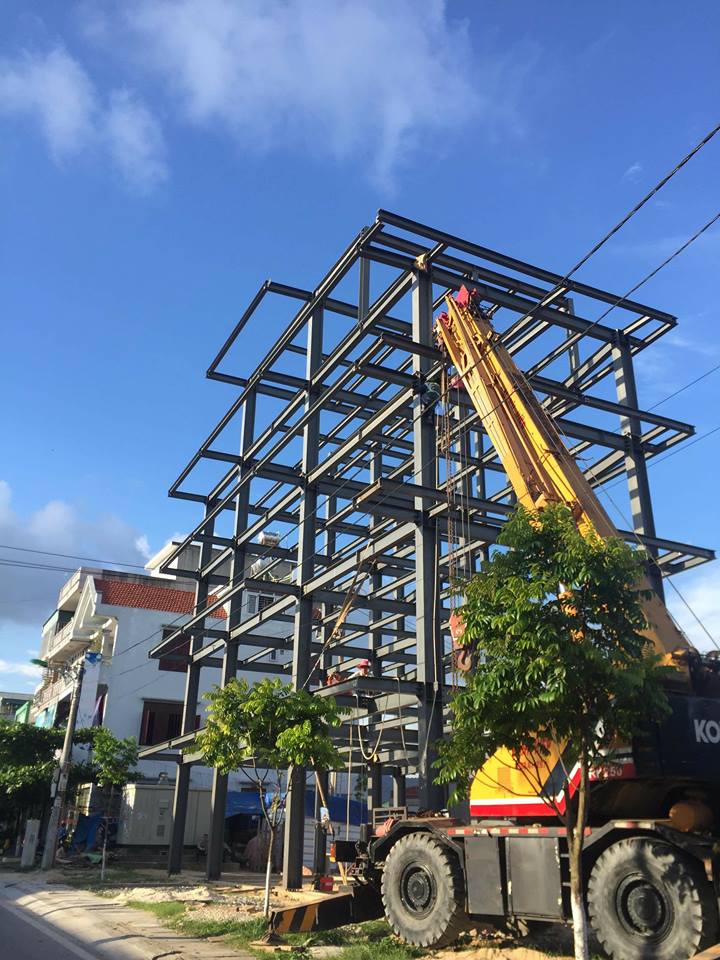

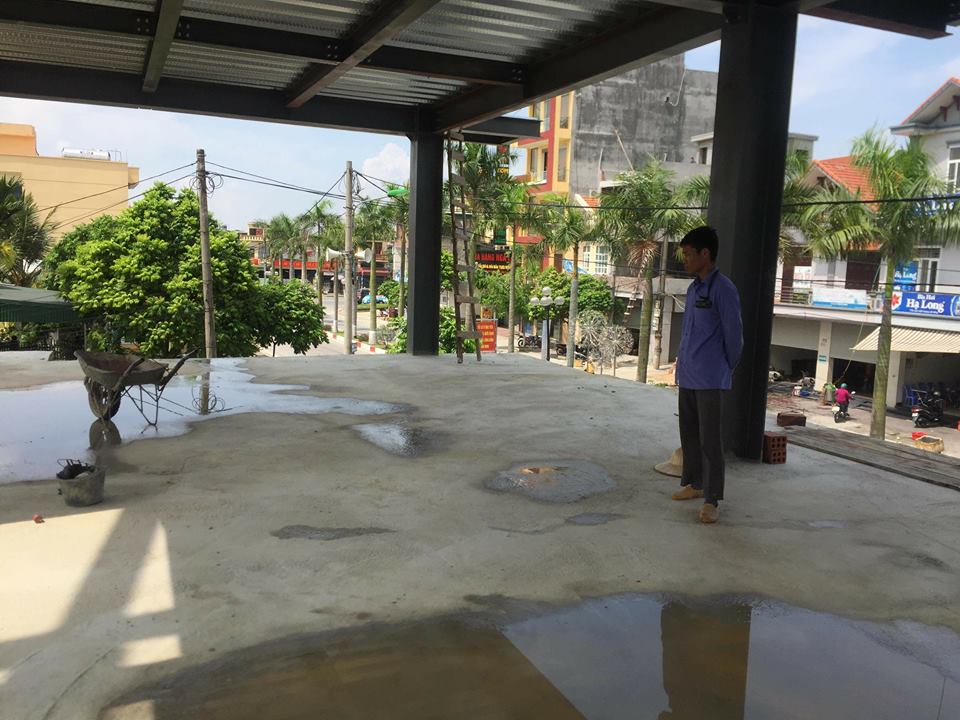

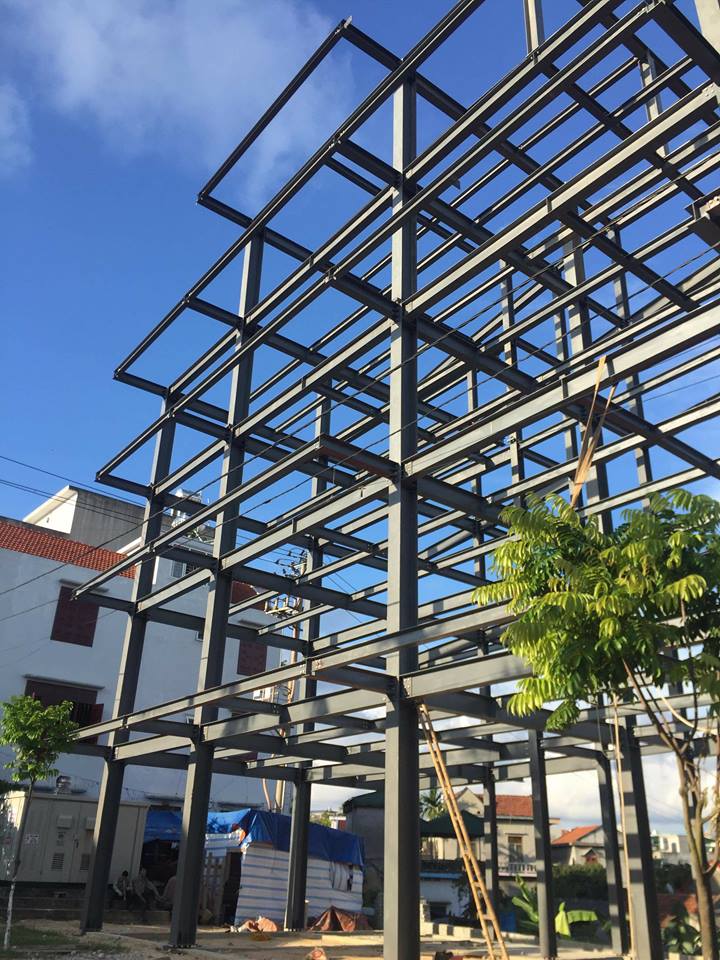

4. Các hình ảnh: Phần mềm sử dụng, mô hình công trình, thực tế thi công
